Масштаб плана 1 1000 на плане: 1000. На плане изображён круглый бассейн. Определите диаметр бассейна и его площадь, если на плане радиус бассейна 1 см.

Масштаб плана

Что такое масштаб, его характеристики

Человек не может изобразить крупные объекты земной поверхности в натуральную величину. Для этого он уменьшает изображение в несколько раз. Масштаб – число, показывающее, во сколько раз уменьшено изображение объекта относительно его реальных размеров.

Отношение длины отрезка линии на плане к горизонтальной проекции соответствующего отрезка линии на местности называется масштабом плана.

Как известно, планы составляются для небольших по площади территорий, и поэтому их масштаб можно считать величиной постоянной. На картах следует учитывать искажения длины линий из-за кривизны Земли.

Обычно масштаб подписывается снизу планов.

Рис. 1. План местности и масштаб данного плана

В приведенном плане изображение уменьшено в 10 000 раз относительно его реальных размеров на поверхности Земли. При данном масштабе 1 сантиметру на плане будет соответствовать 100 метров в реалии.

Виды масштаба

Масштаб на планах и картах выражается в:

1.      Численной форме (численный масштаб).

2.      Именованной форме (именованный масштаб).

3.      Графической форме (линейный масштаб).

Рис. 2. План местности и масштаб данного плана

На данном плане приведены примеры всех видов масштабов.

Численный масштаб выражается простой дробью, в числителе которой единица, а в знаменателе – число, показывающее, во сколько раз горизонтальное проложение линии местности уменьшено при нанесении на план (карту). Масштабы могут быть любыми. Но чаще используются их стандартные величины: 1:500; 1:1000; 1:2000; 1:5000; 1:10 000 и т.д. Например, масштаб плана 1:1000 указывает, что горизонтальное проложение линии уменьшено на карте в 1000 раз, т. е. 1 см на плане соответствует 1000 см (10 м) на горизонтальной проекции местности. Чем меньше знаменатель численного масштаба, тем крупнее считается масштаб, и наоборот. Численный масштаб – величина безразмерная; она не зависит от системы линейных мер, т. е. им можно пользоваться, проводя измерения в любых линейных мерах.

Именованный масштаб представляет краткое словесное выражение численного масштаба и указывает, какая величина горизонтального проложения местности соответствует 1 см на плане (карте). Например, «в 1 сантиметре 100 метров».

Линейный масштаб представ­ляет собой графическое выражение численного и именованного масшта­бов в виде линии, разделенной на равные отрезки – основания. Левый из них делится на 10 равных частей (десятые доли). Сотые доли оцениваются «на глаз».

Рис. 3. Примеры линейных масштабов

Рис. 4. Пример работы с линейным масштабом и циркулем-измерителем

Циркуль-измеритель

Измерение расстояний циркулем-измерителем. При измерении расстояния по прямой линии иглы циркуля устанавливают на конечные точки, затем, не изменяя раствора циркуля, по линейному или поперечному масштабу отсчитывают расстояние. В том случае, когда раствор циркуля превышает длину линейного или поперечного масштаба, целое число километров определяется по квадратам координатной сетки, а остаток – обычным порядком по масштабу.

Ломаные линии удобно измерять путем последовательного наращивания раствора циркуля прямолинейными отрезками.

Рис. 5. Последовательное наращивание раствора циркуля прямолинейными отрезками

Измерение длин кривых линий производится последовательным отложением «шага» циркуля. Величина «шага» циркуля зависит от степени извилистости линии, но, как правило, не должна превышать 1 см. Для исключения систематической ошибки длину «шага» циркуля, определенную по масштабу или линейке, следует проверять измерением линии километровой сетки длиной 6-8 см.

Рис. 6. Измерение расстояний «шагом» циркуля

Длина извилистой линии, измеренной по карте, всегда несколько меньше ее действительной длины, так как измеряется не кривая линия, а хорды отдельных участков этой кривой.

Домашнее задание

Параграф 5.

1.     Какие виды масштабов вам известны?

Список литературы

Основная

1.     Начальный курс географии: Учеб. для 6 кл. общеобразоват. учреждений / Т.П. Герасимова, Н.П. Неклюкова. – 10-е изд., стереотип. – М.: Дрофа, 2010. – 176 с.

2.     География. 6 кл.: атлас. – 3-е изд., стереотип. – М.: Дрофа, ДИК, 2011. – 32 с.

3.     География. 6 кл.: атлас. – 4-е изд., стереотип. – М.: Дрофа, ДИК, 2013. – 32 с.

4.     География. 6 кл.: конт. карты. – М.: ДИК, Дрофа, 2012. – 16 с.

Энциклопедии, словари, справочники и статистические сборники

1.     География. Современная иллюстрированная энциклопедия / А.П. Горкин. – М.: Росмэн-Пресс, 2006. – 624 с.

Материалы в сети Интернет

1.  Федеральный институт педагогических измерений (Источник).

2.  Русское Географическое Общество (Источник).

3.  Geografia.ru (Источник).

4.  Budetinteresno.info (Источник).

5.  Земельный Вопрос (Источник).

6.  Mashtaby.ucoz.ru (Источник).

для чего нужна, цена и состав работ

Инженерные изыскания


Кадастровые
работы


Лазерное 3D
сканирование


Сопровождение
строительства

• О компании
  • Cотрудники
  • Написать директору
  • Вакансии
  • СОУТ
• Вакансии

• Лицензии и сертификаты

• Фотогалерея

• Оборудование

• Полезное
  • Статьи
  • Вопрос ответ
  • Полезные ссылки
•
  YouTube

Топосъемка даже на труднодоступных участках

Используем современное выскокоточное оборудование

Опыт инженеров геодезистов не менее 7 лет

Оперативное изготовление топоплана в любом удобном масштабе

Топографический план местности – изображение условными знаками на плоскости небольшого участка Земли, в пределах которого кривизной земной поверхности можно пренебречь. Топографический план строится в определенном масштабе. Масштаб обозначается в виде дроби и указывает, во сколько раз изображение уменьшено по сравнению с земной поверхностью.

Как определить нужный масштаб топографической карты

В зависимости от размера картируемой территории, назначения плана, требуемой степени детализации топографические планы строятся в масштабах 1:100, 1:200, 1:500, 1:1000, 1:2000, 1:5000.

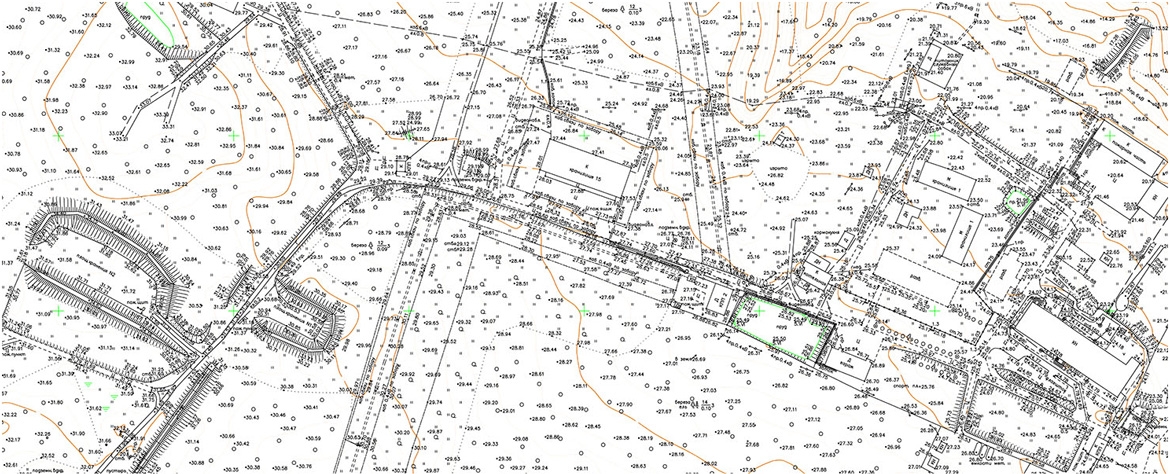

Примеры топографических планов, подготовленных в нашей компании

Топоплан пример 1

Топоплан пример 2

Также выбор масштаба зависит от стадии проектирования.

• Для выбора площадки для строительства и обоснования инвестиций — в масштабах 1:5000 – 1:2000
• Для разработки проекта – в масштабах 1:2000 — 1:500
• Для разработки рабочей документации для строительства — в масштабах 1:1000 – 1:500

От чего зависит выбор методов топографической съемки?

В зависимости того, в каком масштабе должен быть построен топографический план – выбираются различные методы топографической съемки.

Во времена, когда топографические планы строились на бумаге тушью при помощи чертежного инструмента, точность плана определялась диаметром прокола на бумаге иголкой измерительного циркуля.

Очевидно, что чем крупнее масштаб, тем подробней будет на нем отображена местность, тем более мелкие предметы смогут быть на нем отображены. И тем точнее должны быть выполнены измерения на местности, что требует применения соответствующих методов съемки, а также средств измерений – оптических, электронно-оптических, спутниковых.

Чтобы построенные по результатам съемки топографические планы имели законную силу, все средства измерения (приборы) должны регулярно проходить метрологические поверки в сертифицированных организациях, что подтверждается свидетельством о поверке.
